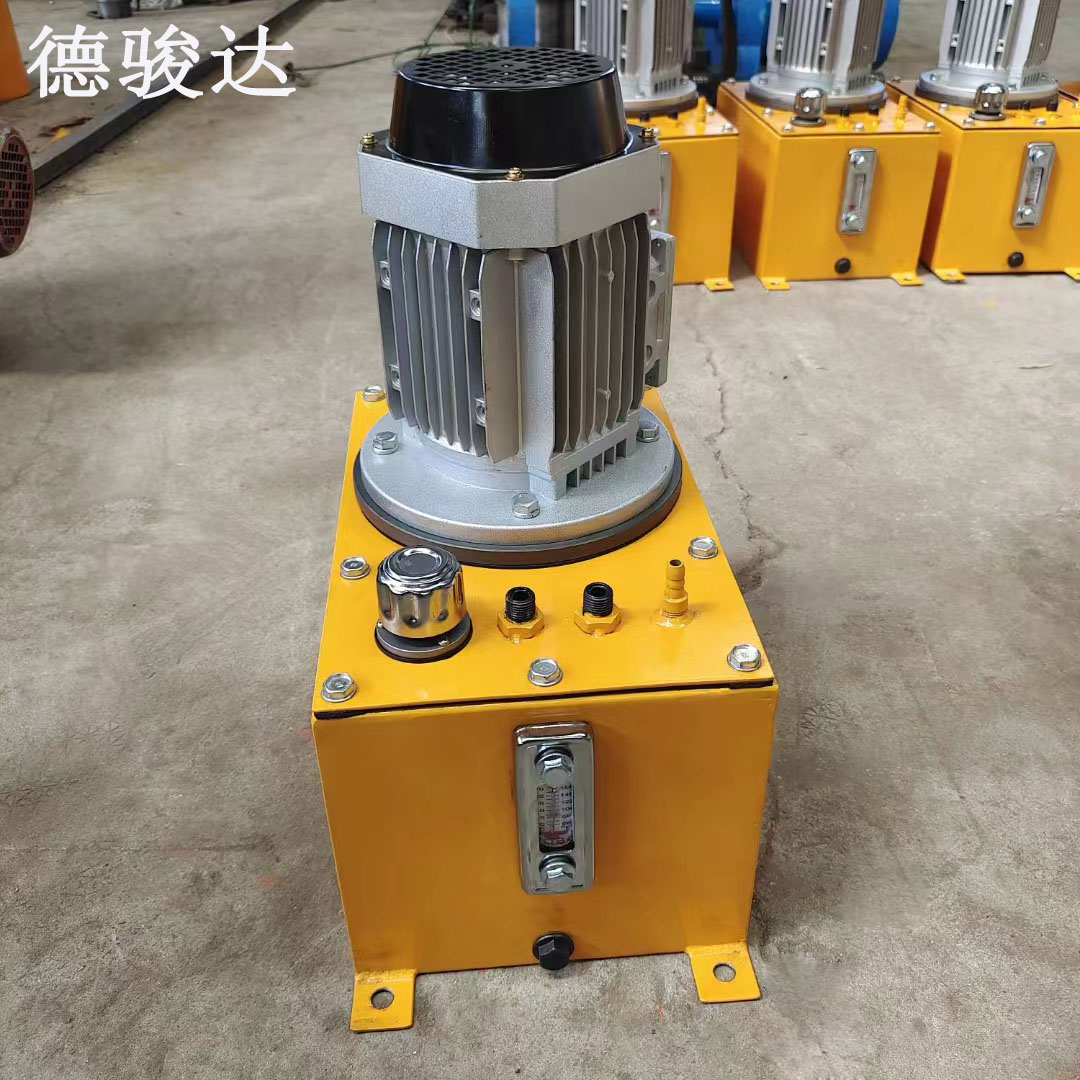

液壓泵站分為泵組、油箱、循環冷 卻裝置三個部分。

1.泵組由泵及驅動電動機組成。每個泵站自有單獨的壓力調節控制單元組件和壓油過濾器，分別用來調節系統壓力和保障工作油液清潔度。

2.油箱為開式結構，輔件有2個過濾器、磁翻轉式液位計、溫度變送器、4個加熱器。

3.循環冷 卻裝置由水冷式冷 卻器、循環泵、過濾器、溫度計、壓力表、單向閥等組成。

液壓泵站的原理：小柱塞泵、大柱塞泵、葉片泵出油分別通過壓力管路過濾器出油進行過濾，分別由電磁溢流閥實現調定出油壓力并起到保護機能。主供油口的流量通過電磁溢流閥分別控制小直塞泵、大柱塞泵、葉片泵組合實現。循環冷 卻過濾系統由電動機、此輪泵、過濾器和冷 卻器以及其他相關輔件組成。回油過濾器對系統回油進行過濾、本液壓站具有良好的可擴展性，稍加調整可為其他設備（如液壓機）提供液壓能源。都有壓差發信裝置。
